Сетевые информационные технологии

Сеть передачи информации для организации и проведения массовых процедур оценки качества знаний.

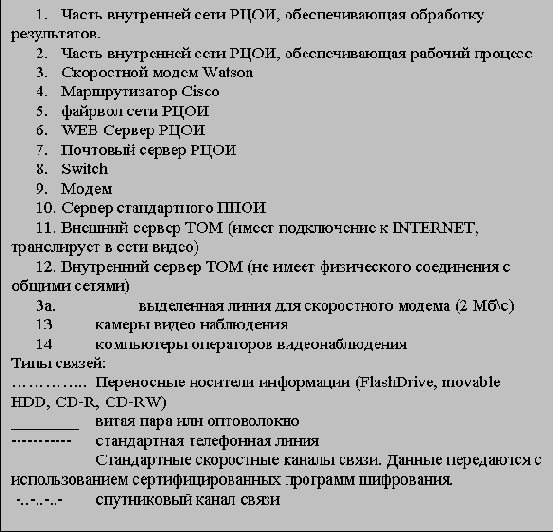

Рис. 56. Структура корпоративной сети оценки учебных достижений.

РЦОИ – региональный центр обработки информации;

ТОМ – Пункт проведения экзаменов, расположенный в труднодоступной отдаленной местности (ТОМ);

ФБД – Федеральные базы данных.

VPN – виртуальный канал INTERNET.



На рисунке 56 представлен пример объединения различных неоднородных и территориально удаленных сетей в единую сеть передачи данных, включающих аудио и видеоданные. Экзаменационные материалы в зашифрованном виде передаются из Федеральных баз данных по каналам INTERNET в Региональные центры обработки информации (РЦОИ). РЦОИ осуществляет подготовку экзаменационных материалов для проведения экзамена и передает материалы в Первичные пункты обработки информации, расположенные, как правило, в районных центрах данного субъекта Федерации, где производится их печать, раскладка по пакетам, упаковка и т.д. Далее, экзаменационные материалы доставляются в Пункты проведения экзамена. В пункты проведения экзамена, расположенные в труднодоступных и удаленных местностях (ТОМ), экзаменационные материалы доставляются в электронном зашифрованном виде непосредственно из федерального центра, также по электронным каналам связи. За два-три часа до начала экзамена в ТОМ из РЦОИ по каналам и INTERNET при помощи электронной почты доставляется ключ к экзаменационным материалам. Производится их дешифрование печать в необходимом количестве. Процесс печати контролируется оператором контроля, находящимся в РЦОИ при помощи системы видеонаблюдения (13). Видео данные при помощи спутникового канала связи, доставляются в маршрутизаторы сети INTERNET региона и далее, по каналам регионального INTERNET в РЦОИ. Различие между региональным и внерегиональным трафиком INTERNET обусловлено тем обстоятельством, что во многих регионах РФ внутрирегиональный трафик у большинства провайдеров является бесплатным. В РЦОИ установлена система видео и аудио мониторинга процессов в ТОМ. Результаты экзамена обрабатываются в ППОИ и в ТОМ. Процессы обработки также контролируются операторами систем видеонаблюдения, находящимися в РЦОИ. По сути, внутренняя сеть РЦОИ представлена на рис.56 совокупностью различных устройств, обеспечивающих выполнение функций РЦОИ (1,2,14), а также обеспечивающих каналы связи с другими частями системы (3-8). Таким образом, рассмотренная сеть передачи информации являясь сетью организации (т.е. корпоративной), включает в себя различные территориально удаленные вычислительные системы, объединенные различными каналами связи.
