Оптоволоконные линии связи
В качестве проводных линий связи используются в основном телефонные линии и телевизионные кабели. Наиболее развитой является телефонная проводная связь. Но ей присущи серьезные недостатки: подверженность помехам, затухание сигналов при передаче их на значительные расстояния и низкая пропускная способность. Всех этих недостатков лишены оптоволоконные линии - вид связи, при котором информация передается по оптическим диэлектрическим волноводам ("оптическому волокну").
Оптическое волокно считается самой совершенной средой для передачи больших потоков информации на большие расстояния. Оно изготовлено из кварца, основу которого составляет двуокись кремния - широко распространенного и недорогого материала, в отличие от меди. Оптическое волокно очень компактное и легкое, оно имеет диаметр всего около 100 мкм.
История развития оптоволоконных линий связи началась в 1965-1967 гг., когда появились опытные волноводные линии связи для передачи информации. С 1970 г. активно проводились работы по созданию световодов и оптических кабелей, использующих видимое и инфракрасное излучения оптического диапазона волн. Создание волоконного световода и полупроводникового лазера сыграли решающую роль в быстром развитии оптоволоконной связи. К началу 1980-х годов такие системы связи были разработаны и испытаны. Основными сферами применения таких систем стали телефонная сеть, кабельное телевидение, вычислительная техника, система контроля и управления технологическими процессами и т. д.
Первое поколение передатчиков сигналов по оптическому волокну было внедрено в 1975 году. В начале XXI века внедряется уже 4-е поколение этой аппаратуры. В настоящее время быстрыми темпами развиваются системы дальней оптической связи на расстояния в многие тысячи километров. Успешно эксплуатируются трансатлантические линии связи США-Eвропа, Тихоокеанская линия США-Гавайские острова-Япония. Ведутся работы по завершению строительства глобального оптоволоконного кольца связи Япония-Сингапур-Индия-Саудовская Аравия-Египет-Италия.

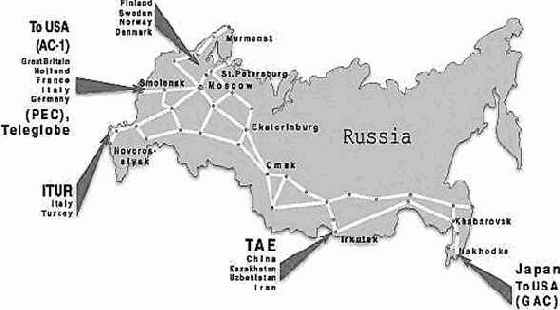

В России компания "ТрансТелеКом" создала оптоволоконную сеть связи протяженностью более 50000 км (рис. 4.1). Она проложена вдоль железных дорог страны, имеет более 900 узлов доступа в 71 из 89 регионов России и дублирована спутниковыми каналами связи. В результате к концу 2001 года вступила в строй единая магистральная цифровая сеть связи. Она обеспечивает услуги междугородней и международной телефонной связи, Интернет, видеоконференции, видео, кабельное телевидение в 71 из 89 регионов России, где проживает 85-90% населения. Диапазон ее услуг: от простейшего речевого обмена и электронной почты до комбинированных (видео + голос + данные).
Оптоволоконные линии отличают от традиционных проводных линий:
- очень высокая скорость передачи информации (на расстояние более 100 км без ретрансляторов);
Рис. 4.1. Оптоволоконная сеть "Транстелеком" - защищенность передаваемой информации от несанкционированного доступа;
- высокая устойчивость к электромагнитным помехам;
- стойкость к агрессивным средам;
- возможность передавать по одному волокну одновременно до 10 миллионов телефонных разговоров и одного миллиона видеосигналов;
- гибкость волокон;
- малые размеры и масса;
- искро-, взрыво- и пожаробезопасность;
- простота монтажа и укладки;
- низкая себестоимость;
- высокая долговечность оптических волокон - до 25 лет.
В настоящее время обмен информацией между континентами осуществляется главным образом через подводные оптоволоконные кабели, а не через спутниковую связь. При этом главной движущей силой развития подводных оптоволоконных линий связи является Интернет.
Подводные кабели связи существуют уже более 150 лет. В 1851 году инженер Брет проложил первый подводный кабель через Ла-Манш, соединив таким образом телеграфной связью Англию с континентальной Европой. Это стало возможным благодаря применению гуттаперчи - вещества, которое способно изолировать в воде провода, несущие ток.
В 1857-1858 гг. американский бизнесмен Сайрус Филд разработал проект сообщения Европы с Северной Америкой с помощью телеграфного кабеля и осуществил его прокладку по дну Атлантического океана.Несмотря на огромные технические и финансовые трудности, после ряда неудач телеграфная линия с 1866 г. начала устойчиво работать. Скорость передачи информации составляла всего 17 слов в минуту. В 1956 году был проложен первый телефонный коаксиальный кабель, а в последующие годы - еще несколько, с большей пропускной емкостью, чтобы удовлетворить потребности в передаче информации между Европой и Америкой.
Наконец в 1988-1989 гг. были установлены первые оптоволоконные системы - трансатлантическая и транстихоокеанская, со скоростью передачи информации по паре световодов 280 Мбит/с; при этом в качестве ретрансляторов использовались электронные усилители. Постепенно скорость увеличилась до 2,5 Гбит/с, а вместо электронных ретрансляторов стали применяться более совершенные эрбиевые волоконные усилители (эрбий - редкоземельный химический элемент). В 1990-е годы проложено более 350 000 км оптического кабеля, он связывает более 70 стран мира.
