Если раньше каждый пользователь должен был сам программировать алгоритмы в своей профессиональной деятельности, то сегодня "кустарное" программирование стало ненужным. Его заменяет знание и умение пользоваться существующими информационными технологиями в каждой профессиональной области. И это в первую очередь касается специалистов в области машиностроения и металлообработки. В ней созданы системы автоматического проектирования, такие, как AutoCAD, КОМПАС-3D, системы автоматизированного проектирования технологических процессов (CAM), технологии обеспечения жизненного цикла изделия от маркетинга до утилизации отслужившего свой срок изделия или детали (CALS).
До изобретения компьютеров все проектирование новых изделий велось по так называемой бумажной технологии. Любое конструкторское бюро представляло собой зал с рядами чертежных столов - кульманов, за которыми конструкторы разрабатывали чертежи нового изделия на бумаге. Далее эти чертежи копировали на кальку и затем размножали их. Вся документация хранилась на бумаге. Все инженерные расчеты производились с помощью арифмометров и логарифмических линеек. При изготовлении опытных образцов изделий и их серийном производстве наладка станков производилась вручную. Далее производились натурные испытания изготовленных опытных образцов. По их результатам вносились необходимые изменения в конструкцию, корректировались чертежи и начиналась подготовка к серийному выпуску изделия.
С изобретением компьютеров многие этапы создания новых изделий подверглись коренным изменениям. Стало возможным перейти на безбумажную технологию. Компьютер, оснащенный соответствующими программами, совместно с принтером, плоттером и графическим планшетом (дигитайзером) заменил собой кульман, бумагу, карандаш, арифмометр и логарифмическую линейку. При этом компьютер позволил автоматизировать и значительно ускорить инженерные расчеты.
Примером может служить автоматизированный расчет зубчатой передачи с помощью программы Microsoft Excel. Исходными данными служат передаточное число и модуль данной передачи. Формулы расчета вводятся в соответствующую строку таблицы Excel. Введя в формулы значения передаточного числа и модуля, получаем полный расчет всех параметров зубчатой передачи любого типа.
Другим, гораздо более сложным примером может служить расчет лопаток паровой турбины, требующий привлечения компьютеров большой производительности.
Использование современных компьютерных технологий позволяет существенно сократить длительность проектно-конструкторских работ, по-новому реализовать проектные процедуры и в результате получить более эффективные технические решения.
Аппаратное обеспечение автоматизированных рабочих мест (АРМ) для работников самых различных профессий мало отличается друг от друга. Его основой является профессиональный компьютер. Главное различие состоит в их программном обеспечении, которое и отличает, например, АРМ инженера-проектировщика от АРМ инженера-технолога.
Новейшие компьютерные технологии позволяют организовать автоматизированное рабочее место конструктора-проектировщика. Базовыми программными продуктами АРМ конструктора-проектировщика являются операционная система Microsoft Windows и универсальная графическая платформа AutoCAD 2004 фирмы Autodesk.
Системы автоматизированного проектирования (САПР), называемые в английском переводе CAD-системами (Computer Aided Design), применяются для решения разнообразных инженерных и конструкторских задач. К наиболее популярным следует отнести мощную систему машинного проектирования AutoCAD фирмы Autodesk, используемую для создания чертежей.
Применение САПР-технологий позволяет сократить время на выполнение проекта и выпуск изделий, уменьшить возможные ошибки, повысить качество конструкторской документации, а при использовании программно-управляемого оборудования - готовить необходимые для этого данные в нужном формате. Полный спектр задач, решаемых с помощью САПР, чрезвычайно богат, и программ, предназначенных для этого, разработано достаточно много.
Для эффективной работы с программами САПР лучше применять монитор с большим размером экрана. Для получения твердой копии результатов работы (чертежи, схемы) обычно используются плоттеры, позволяющие работать с большими форматами бумаги.
AutoCAD - это графическое ядро систем автоматизированного проектирования (САПР). Богатые функциональные возможности, широкие возможности программирования, связь с базами данных, большой выбор совместимых периферийных графических устройств фактически сделали графический пакет AutoCAD мировым промышленным стандартом в своей области. Выпускаются версии программы для различных платформ и под различные операционные системы. Программа совместима со всеми выпускаемыми видами принтеров и плоттеров.
При создании новых инженерных конструкций может применяться математическое моделирование (машинный эксперимент) - моделирование реально существующих объектов, осуществляемое средствами языка математики и логики с помощью компьютера.
Математическое моделирование основано на создании и исследовании на компьютере математической модели реальной системы - совокупности математических соотношений (уравнений), описывающих эту систему. Уравнения (математическая модель) вместе с программой их решения вводят в компьютер и, имитируя различные значения входных (по отношению к исследуемой системе) сигналов и условий работы системы, определяют величины, характеризующие поведение системы.
Математическое моделирование, в отличие от материального (экспериментального, предметного), является теоретическим, происходящим только в компьютере, а не в реальности. Оно позволяет обойтись без сложного, дорогого или опасного эксперимента, например при создании автомобилей, самолетов, локомотивов.
Математическое моделирование процесса или явления не может дать полного знания о нем. Это особенно существенно в том случае, когда предметом математического моделирования являются сложные системы, поведение которых зависит от значительного числа взаимосвязанных факторов различной природы. Поэтому иногда математическое моделирование дополняют созданием натуральной модели.
Система трехмерного твердотельного моделирования КОМПАС-3D предназначена для создания трехмерных ассоциативных моделей отдельных деталей и сборочных единиц, содержащих как оригинальные, так и стандартизованные конструктивные элементы. Параметрическая технология позволяет быстро получать модели типовых изделий на основе однажды спроектированного прототипа. Многочисленные сервисные функции облегчают решение вспомогательных задач проектирования и обслуживания производства. Задача, решаемая системой, - моделирование изделий с целью существенного сокращения периода проектирования и скорейшего их запуска в производство. Чертежный редактор "КОМПАС-График" предоставляет широчайшие возможности автоматизации проектно-конструкторских работ в различных отраслях промышленности. Он успешно используется в машиностроительном проектировании, при проектно-строительных работах, составлении различных планов и схем.
На смену информационной поддержке отдельных этапов создания инженерных конструкций в конце 20-го века пришла идеология ведения бизнеса CALS (Continuous Acquisition and Life-Cycle Support) или, в более современном изложении, PLM (Product Lifecycle Management). За термином "жизненный цикл" ("Lifecycle") стоят два понятия - "маркетинговый жизненный цикл" (МЖЦ) и "функциональный жизненный цикл" (ФЖЦ). МЖЦ имеет отношение к поведению определенного вида продукции на рынке и завершается моральным износом и снятием с производства, а ФЖЦ связан с функциональным предназначением изделия и завершается физическим износом и утилизацией. Примером могут служить персональные компьютеры. Маркетинговый жизненный цикл систем на базе Pentium II закончился, но физически их успешно продолжают эксплуатировать во многих организациях.
Понятие "жизненный цикл" включает в себя следующие этапы: маркетинг, проектирование, производство, продажи, поставки и эксплуатацию. Примером применения понятия "жизненного цикла" в нашей стране может служить его использование в крупнейшем авиастроительном комплексе "Сухой". Он охватывает четыре основных этапа: проектирование, производство, послепродажное обслуживание и утилизация.

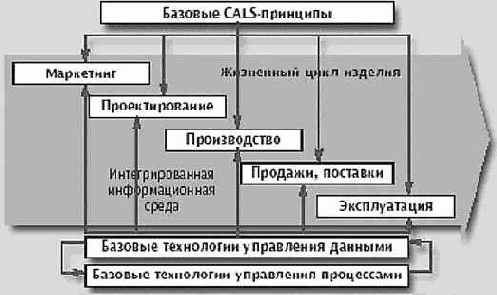

Рис. 12.11. Структура концепции CALS
Сегодня производство сложных машинотехнических изделий стало невозможным без обеспечения информационной поддержки на всех стадиях их жизненного цикла. Информационная поддержка - это целый комплекс вопросов, включающий автоматизацию процессов проектирования, обеспечение технологических процессов производства, автоматизацию управленческой деятельности предприятий, создание электронной эксплуатационной документации, внедрение автоматизированных систем заказа запасных частей и т. д.
Важную роль в жизненном цикле играет маркетинг (англ. marketing, от market - рынок) - система управления, основанная на комплексном анализе производственно-сбытовой деятельности и воздействия на нее с целью получения прибыли.
Маркетинг возник как вид управленческой деятельности во второй половине XX века. Но если вначале он применялся исключительно в целях сбыта произведенной продукции, то со второй половины 1970-х гг. он становится элементом стратегического управления фирмой, философией бизнеса. Отсюда новая концепция маркетинг-менеджмента, то есть построения всей управленческой деятельности фирмы.
Маркетинг включает товарную, ценовую политику, а также политику продвижения товара и продаж.
Основными принципами современного маркетинга являются: производство продукции, основанное на точном знании потребностей покупателя, рыночной ситуации и реальных возможностей фирмы; эффективное решение проблем потребителя; нацеленность фирмы на долгосрочный коммерческий успех; активное воздействие на формирование потребностей на рынке.
Проектирование и производство неразрывно связаны между собой. Конструктор разрабатывает геометрию изделия, устанавливает технические требования и оформляет конструкторскую документацию, а технолог обеспечивает изготовление изделия с учетом специфики производства, технических процессов и оборудования.
Электронное описание изделия дает исчерпывающее описание спроектированного изделия и фактически заменяет бумажную конструкторскую документацию. На его основе появляется возможность автоматизировать планирование технологических процессов. Таким образом, выполняется еще один принцип CALS - принцип безбумажного представления информации.
В фирме "Сухой" ОКБ "Сухой" находится в Москве, а основные заводы-производители в Комсомольске-на-Амуре, Иркутске и Новосибирске. При такой географической удаленности друг от друга их согласованная работа обеспечивается средствами сети Интернет и защиты информации.
Организация технологического процесса изготовления опытных образцов и серийного производства изделий осуществляется с помощью систем автоматизированного проектирования технологических процессов, так называемых САМ-систем (Computer Aided Manufacturing). Они обеспечивают наиболее рациональный выбор станочного оборудования, инструментов и режимов обработки деталей.
Комплексные решения при этом базируются на передовых технологиях гибридного моделирования, интегрированных средствах электронного документооборота, а также на широком спектре специализированных модулей, среди которых важное место занимают программы для виртуального моделирования процессов механической и электроэррозионной обработки с выходом на станки с числовым программным управлением (ЧПУ).
Современные металлообрабатывающие станки и многооперационные обрабатывающие центры оснащены числовым программным управлением (ЧПУ). Это управление обработкой заготовки на станке по программе, заданной в цифровой форме. Устройство ЧПУ выдает управляющие воздействия на исполнительные органы станка в соответствии с программой и информацией о состоянии управляемого объекта. Станки с ЧПУ сочетают высокую производительность, присущую станкам-автоматам, с гибкостью, быстротой переналаживания на другие режимы работы, что характерно для универсальных станков. Обрабатывающий центр оснащен инструментальным магазином большой емкости и устройствами для автоматической смены инструмента. Станок позволяет вести комплексную механическую обработку большого числа поверхностей заготовки различными способами - точением, фрезерованием, сверлением и др.
В современном машиностроении и приборостроении происходит усложнение выпускаемой продукции, номенклатура ее увеличивается, а серийность производства уменьшается. Это ведет к значительному увеличению объемов и сроков выполнения работ в сфере конструкторско-технологической подготовки производства. Требования рыночной экономики заставляют предприятия постоянно улучшать потребительские свойства и качество изделий, а сроки их выпуска максимально сокращать.
Это вызвало к жизни концепцию сквозного цикла проектирования и производства "от идеи до металла". Суть ее состоит в том, что компьютерные системы и оборудование должны рассматриваться как единый информационный технологический процесс на всем протяжении от проектирования до изготовления изделий. Сквозной цикл состоит из блоков САD/САМ/САЕ/PDM. САМ-системы являются частью этой более общей концепции.
Кроме трехмерных (виртуальных) моделей на экране монитора компьютера современные информационные и лазерные технологии дают возможность создавать "твердые" модели отдельных деталей из светочувствительного пластика. Эта технология носит название "лазерная стереолитография". Она основана на использовании фотополимеризации лазерным излучением.
Сначала по проекту конструктора создается компьютерная (виртуальная) модель, которая через минимальное время может быть воплощена в виде реальной модели. Производятся все детали для сборки. Собранную модель можно покрасить, проверить возможность установки и размещения электронных компонентов, оптики, эргономику, предъявить для утвержения дизайна заказчиком и т.д.
Пластиковая модель легко поддается обработке, покраске, металлизации. Модель может быть использована для проверки идей конструктора, использоваться на презентациях, в маркетинговых акциях и т.п.
Области применения лазерной стереолитографии:
- изготовление оснастки для разных видов литья;
- точное литье по сплошным выжигаемым моделям.
Лазерная стереолитография позволяет создавать детали самой сложной формы с максимальными размерами 250x250x250 мм.
Сначала объемный виртуальный образ делят на набор послойных изображений тонких сечений (0,1-0,2 мм). В ванну, наполненную фотополимеризующейся жидкостью, помещают плоскую подставку, на которой впоследствии появится объект, так, чтобы она была погружена на толщину формируемого слоя (те самые 0,1-0,2 мм). Затем поверхность жидкости обрабатывают лучом лазера, и в тех местах, которые он облучает, образуются твердые участки. Так возникает нижний слой модели. Платформу чуть притапливают и формируют второй слой. Операцию повторяют до тех пор, пока модель не будет целиком готова.
Важную роль в машиностроении играет логистика (от англ. logistics - материально-техническое снабжение) - контроль за всеми видами деятельности, связанными с закупкой ресурсов для производства и доставкой готовой продукции покупателю, включая необходимое информационное обеспечение этих процессов. Логистика также координирует взаимоотношения всех членов системы снабжения и распределения. К непосредственным функциям логистики относятся: транспортировка, складирование, сбор заказов, распределение продукции, упаковка, сервисное обслуживание.
Система логистики включает логистику на входе и логистику на выходе. Первая управляет всеми операциями с сырьем и материалами, начиная с выбора поставщика и заканчивая возвратом некачественного сырья; вторая контролирует распределение готовой продукции, включая ее доставку конечному потребителю.
Логистика используется участниками каналов товародвижения для снижения издержек, повышения качества обслуживания покупателей и поддержания объема запасов на складе на минимальном необходимом уровне.
Так информационные технологии в машиностроении и металлообработке из важного, но вспомогательного средства сегодня превратились в главную организующую силу - реальную сквозную автоматизацию производственных процессов.
<
